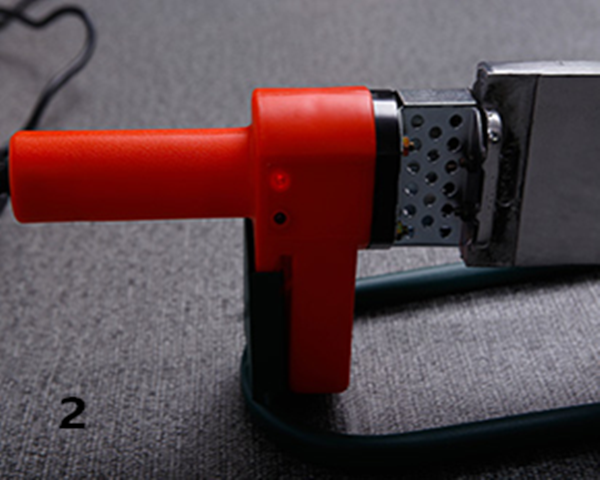

PPR管熱熔機器有紅綠指示燈，紅燈代表加溫，綠燈代表恒溫，第一次達綠燈時不可使用，必須第二次達綠燈時方可使用，熱熔時溫度在260℃—280℃ 。低于或高于該溫度，都會造成連接處不能完全熔合，留下滲水隱患。
施工前應(yīng)檢查對每根管材的兩端是否損傷，以防止運輸過程中對管材產(chǎn)生的損害，如有損害或不確定，管安裝時，端口應(yīng)減去4-5cm，并不可用錘子或重物敲擊水管，以預(yù)防管道爆管，相對提高使用壽命。
切割PPR管材必須使端面垂直于管軸線，管材切割應(yīng)使用專用管子剪。
加熱時：無旋轉(zhuǎn)地把管端導(dǎo)入加熱模頭套內(nèi)，插入到所標識的深度，同時，無旋轉(zhuǎn)地把管件推到加熱模頭上，達到規(guī)定標志處。
達到加熱時間后，立即把PPR管材管件從加熱模具上同時取下，迅速無旋轉(zhuǎn)地直線均勻插入到已熱熔的深度，使接頭處形成均勻凸緣，并要控制插進去后的反彈。
當使用帶金屬螺紋的PPR管件時，白色的生料帶必須牢固密封，以避免從螺紋處漏水。
選擇好的ppr管很重要，但是做好熱熔更加重要，好的水管在熱熔時控制不好溫度的話，對水管影響還是比較大的，這樣容易引起水管漏水等問題。
PPR管道熔接時正常熔接溫度在260－290℃范圍內(nèi)，在這溫度段內(nèi)熔接時熔接質(zhì)量會有較好保證，如果在正常熔接參數(shù)下，熔接時產(chǎn)品能很輕松進入熔接模頭，并且熔接堆積瘤已接近液體狀的說明產(chǎn)品不是正宗的PPR原料生產(chǎn)的，同時熔接堆積瘤如果是能快速冷卻變結(jié)實（一般10秒內(nèi)）的也能說明產(chǎn)品不是正宗的PPR原料生產(chǎn)的，這是由于PPR的特性之一就是保溫效果較好，其冷卻速度自然會較慢。
